문제 지점 위치탐지

땅속에 숨겨진 배관의 문제 지점을 지면에서 찾아냅니다.

배관 내시경 검사 중 하수관의 파손이나 변형, 잘못된 시공처럼 청소만으로 해결하기 어려운 문제가 발견됐다고 가정해 보겠습니다.

문제를 해결하려면 해당 배관을 보수하거나 교체해야 하지만, 내시경 화면에서 이상을 발견했다고 해서 그 지점이 건물 바닥이나 땅속의 정확히 어디에 있는지 바로 알 수 있는 것은 아닙니다.

문제 위치를 모른 채 공사를 시작하면 배관을 찾기 위해 불필요하게 넓은 범위를 굴착해야 할 수도 있습니다.

이때 필요한 것이 배관 위치탐지입니다.

내시경으로 확인한 문제 지점을 지면에서 찾아내고, 땅속 배관의 진행 방향과 깊이를 확인해 필요한 위치를 중심으로 보수·공사를 진행할 수 있도록 합니다.

위치탐지는 어떻게 하나요?

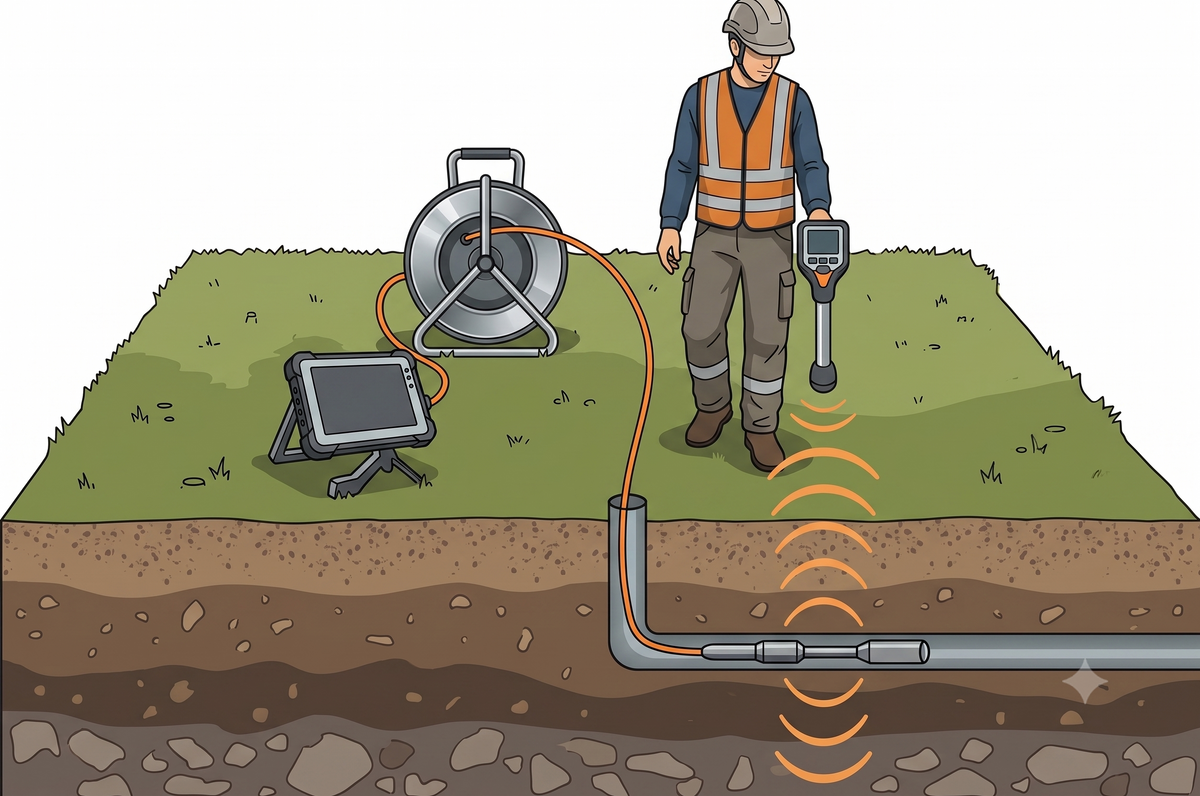

배관 내부에 삽입되는 내시경 카메라 헤드나 별도의 송신 장치에서는 특정 주파수의 신호를 발생시킬 수 있습니다.

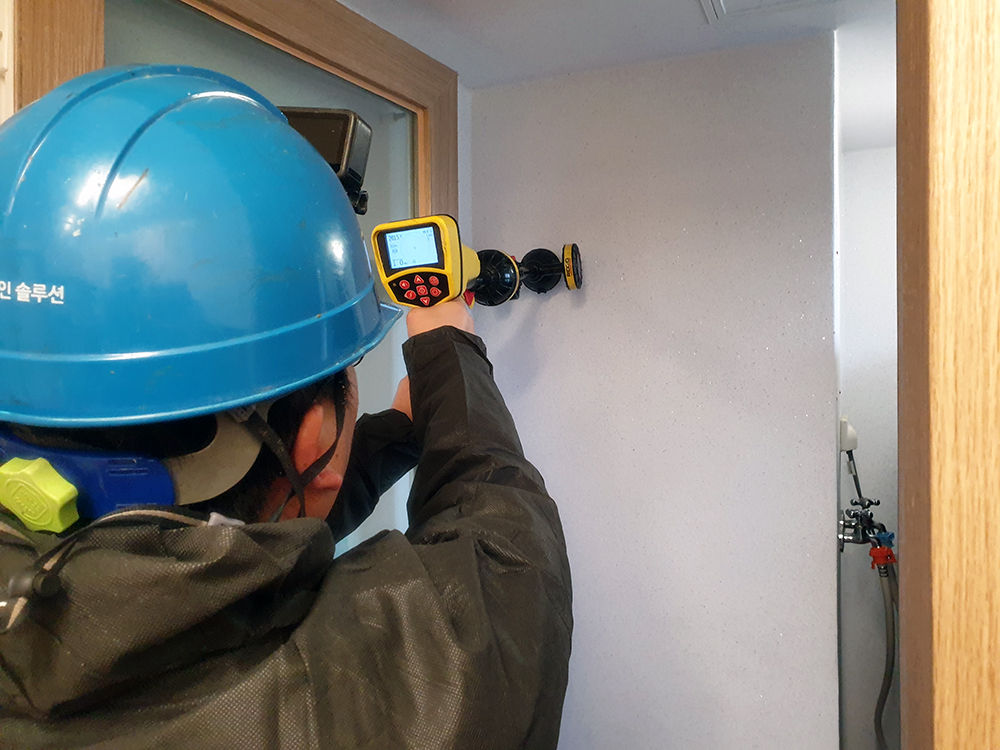

내시경 검사 중 문제가 발견된 위치에 카메라 또는 송신기를 놓은 뒤 신호를 발생시키면, 지상의 작업자가 전문 위치탐지 장비를 이용해 그 신호를 추적합니다.

배관의 진행 방향과 신호의 중심점, 깊이 등을 반복해서 측정하고 분석한 뒤 문제가 있는 배관의 위치를 지면에 표시합니다.

즉, 눈으로 볼 수 없는 땅속 하수관의 위치를 지상에서 찾아내는 과정입니다.

위치탐지는 단순히 공사를 하기 위해 사용하는 장비가 아닙니다.

반복되는 하수구 막힘의 원인이 배관 구조에 있다고 판단되는 경우, 내시경에서 배관 파손·변형·시공 이상이 발견된 경우, 땅속 배관의 진행 방향이나 깊이를 확인해야 하는 경우, 매립되어 보이지 않는 맨홀이나 배관 시설물을 찾아야 하는 경우 등에 활용할 수 있습니다.

또한 배관 보수나 굴착 공사가 필요한 상황에서는 문제 위치를 먼저 확인해 불필요한 작업 범위를 줄이는 데 중요한 역할을 합니다.

하수구공식티비는 배관 위치탐지를 위해 영국 Radiodetection과 미국 RIDGID의 전문 탐지 장비를 사용합니다.

이러한 장비를 이용해 지하 배관의 위치와 진행 방향, 깊이 등을 확인하며, 당사가 보유한 장비 구성은 현장 조건에 따라 최대 약 8m 깊이의 탐지에도 대응할 수 있습니다.

다만 위치탐지는 장비의 성능만으로 결과가 결정되는 작업이 아닙니다.

배관 매설 환경과 주변 구조물, 전기적 간섭, 토질 등 여러 조건이 탐지 결과에 영향을 줄 수 있기 때문에 장비의 특성을 이해하고 신호를 정확하게 해석하는 경험이 중요합니다.

위치탐지는 단순히 탐지기의 숫자나 소리가 가장 크게 나타나는 지점을 표시하는 작업이 아닙니다.

내시경에서 확인한 배관 구조와 실제 배관의 진행 방향, 탐지 신호의 중심과 깊이, 주변 간섭 신호 등을 함께 분석해야 정확도를 높일 수 있습니다.

하수구공식티비는 배관 내시경 검사부터 위치탐지, 실제 굴착과 배관 보수·공사까지 이어지는 약 1,000건의 현장 경험을 축적해 왔습니다.

특히 저희는 위치를 탐지하는 데서 끝나는 것이 아니라, 실제로 해당 지점을 굴착하고 배관을 확인하면서 탐지 결과를 계속 검증해 왔습니다.

탐지 → 굴착 → 실제 배관 확인 → 결과 검증을 반복해 온 경험이 위치탐지의 정확도를 높이는 중요한 기반입니다.

위치탐지는 손상된 배관의 공사 위치를 찾을 때만 사용하는 것이 아닙니다.

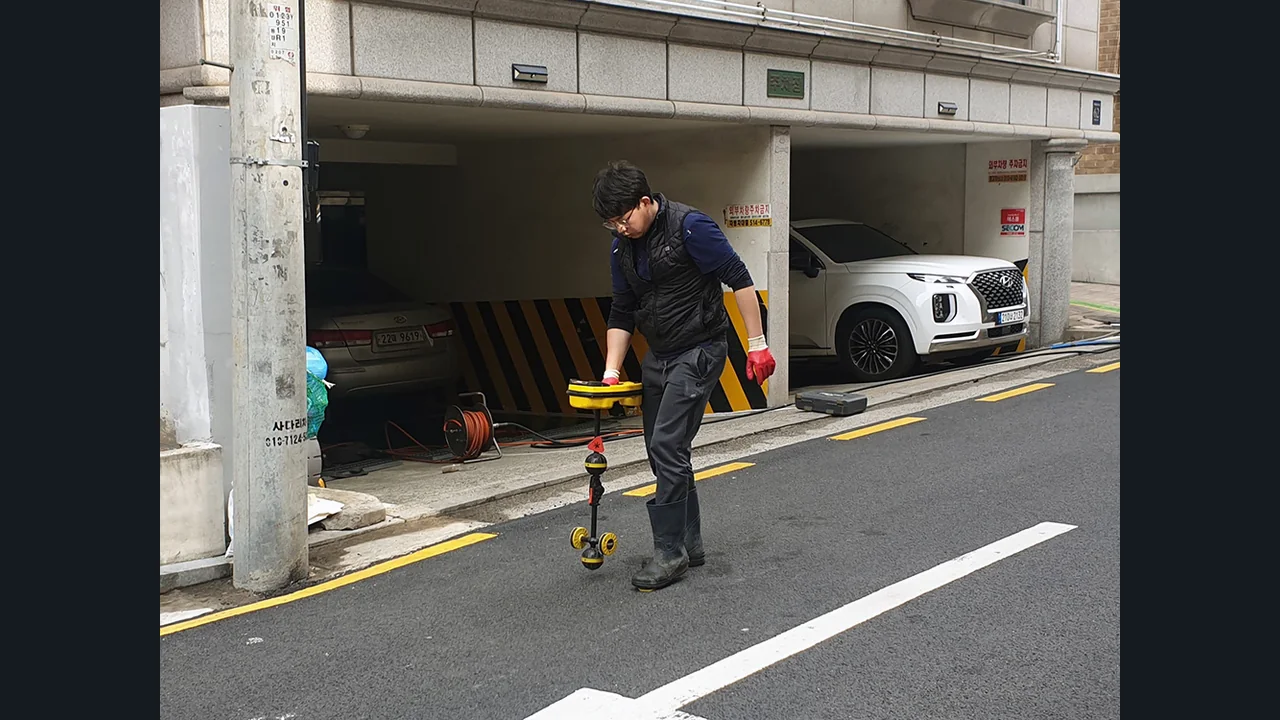

실제 현장에서는 반복되는 하수구 문제의 원인을 찾는 과정에서 땅속에 매립되어 외부에서는 전혀 보이지 않던 맨홀을 찾아야 했던 경우도 있었습니다.

배관 내시경 검사와 위치탐지를 함께 진행하며 지하 배관의 진행 방향과 위치를 추적했고, 그 결과 숨겨져 있던 맨홀의 위치를 찾아낼 수 있었습니다.

맨홀을 확인한 이후에는 기존에는 확인하기 어려웠던 배관 구조와 문제의 원인을 파악할 수 있었고, 반복되던 하수구 문제를 근본적으로 해결하는 데 중요한 단서를 얻을 수 있었습니다.

이 사례처럼 위치탐지는 단순히 “어디를 파야 하는가”를 찾는 장비가 아니라, 눈에 보이지 않는 지하 배관과 매립 시설물의 위치를 확인해 문제의 원인을 찾아가는 진단 과정으로 활용됩니다.

위치탐지 장비를 사용하면 오히려 비용이 더 많이 들지 않을까 걱정할 수도 있습니다.

하지만 위치탐지가 필요한 경우는 대부분 내시경 검사에서 청소만으로 해결하기 어려운 배관 파손·변형·시공 문제 등이 발견되어 보수나 공사를 검토해야 하는 상황입니다.

문제 지점을 정확히 모른 채 공사를 시작하면 손상된 배관을 찾기 위해 바닥이나 땅을 여러 곳 굴착해야 할 수 있고, 그만큼 공사 범위와 작업 시간, 복구 비용도 커질 수 있습니다.

반대로 내시경 검사와 배관 위치탐지를 통해 문제 지점을 먼저 확인하면 필요한 위치를 중심으로 굴착 범위를 줄이고 보다 효율적으로 배관 보수·공사를 진행할 수 있습니다.

위치탐지는 비용을 추가하기 위한 작업이 아니라, 불필요한 굴착을 줄이고 필요한 곳에 정확하게 접근하기 위한 진단 과정입니다.

내시경으로 문제를 확인하고, 위치탐지로 그 지점을 찾은 뒤, 필요한 범위만 보수하는 것.

그리고 필요하다면 보이지 않는 배관과 맨홀까지 찾아 문제의 근본 원인을 확인하는 것.

그것이 하수구공식티비가 위치탐지를 활용하는 방식입니다.
